NSK endo-mate TC, TC2 Cordless Handpiece > 의료기기

   택배비  5,000원 같이 선납하세요(착불은 5,500원입니다)

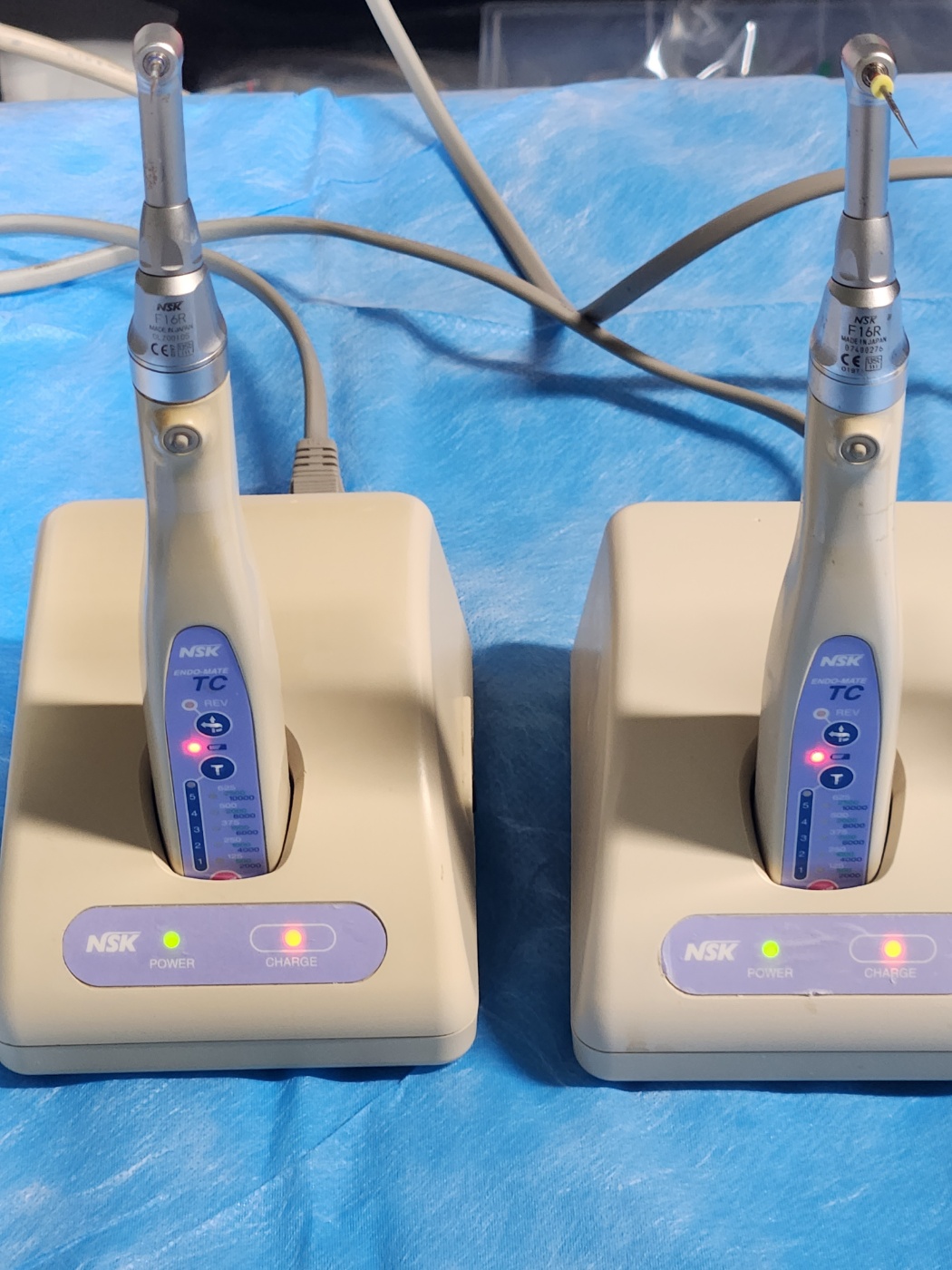

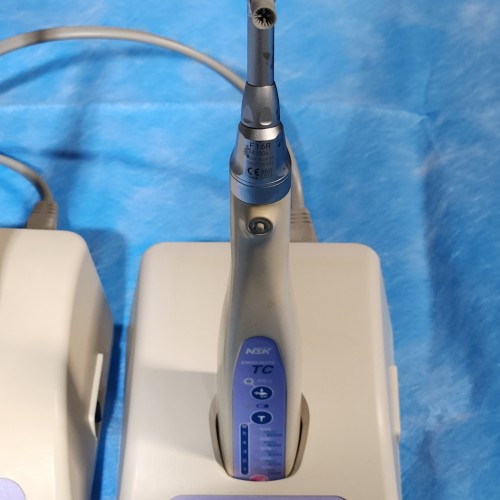

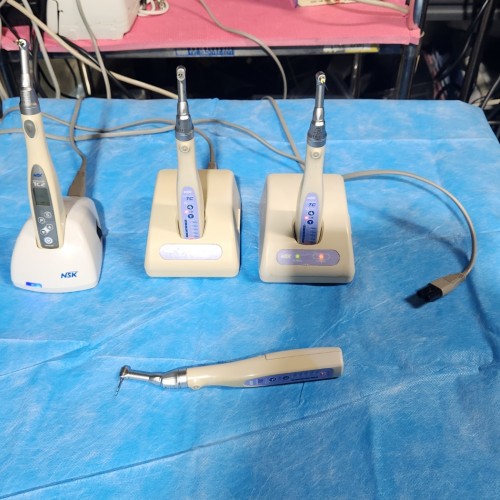

1. NSK endo-mate TC

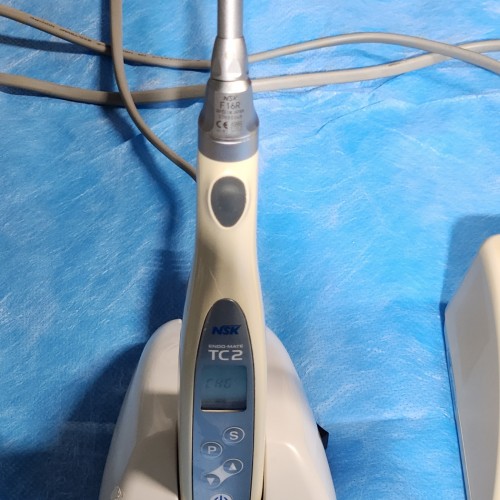

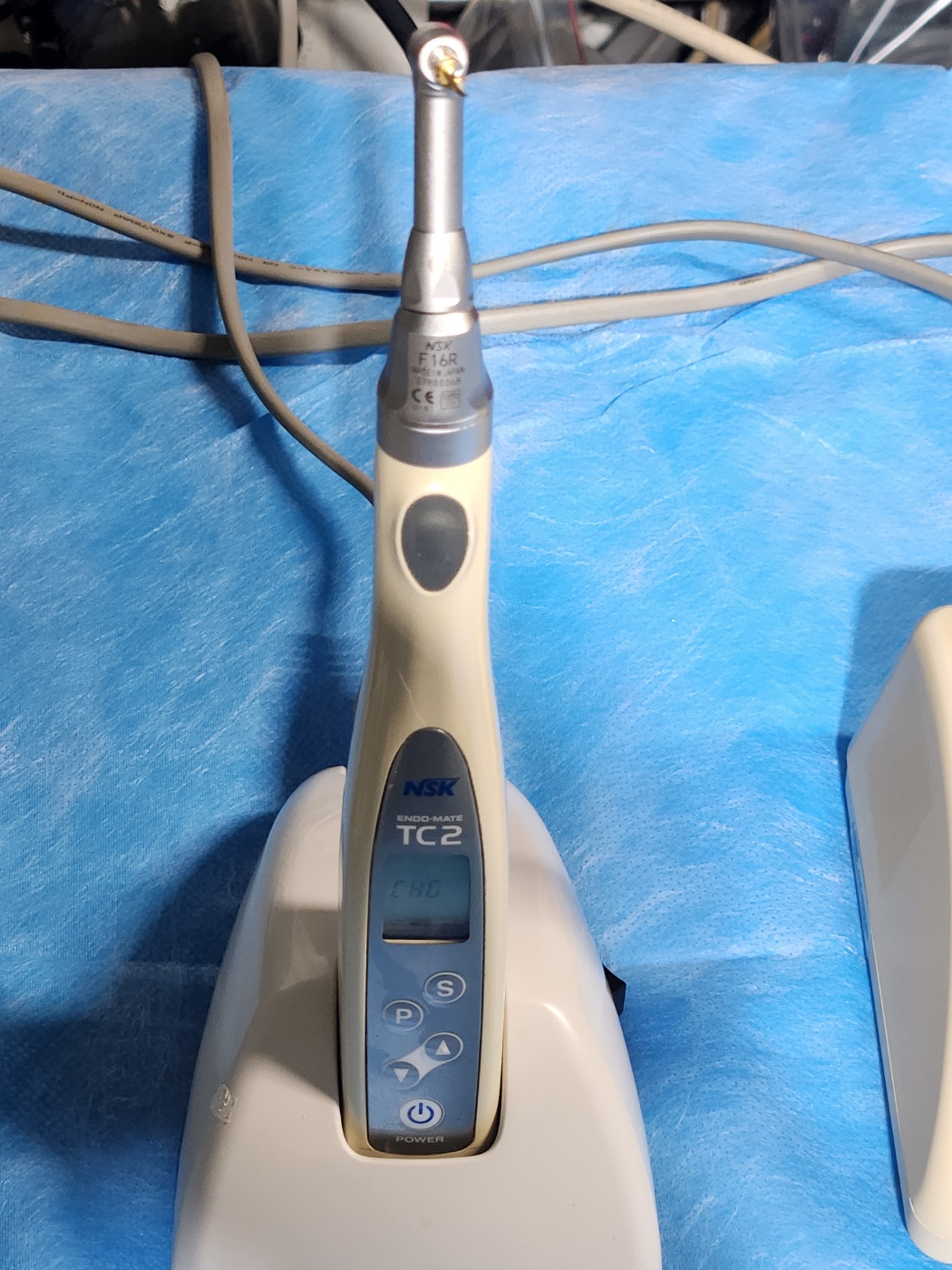

2.NSK endo mate TC2 Cordless Handpiece

- 일제/리퍼제품

- NSK Endo Mate 콘트라 앵글 핸드 피스 푸쉬 타입 (16:1)

- 편리한 무선/ 충전타입

* 시야 확보 및 시술의 용이한 치과드릴

** 정밀 가공이 가능

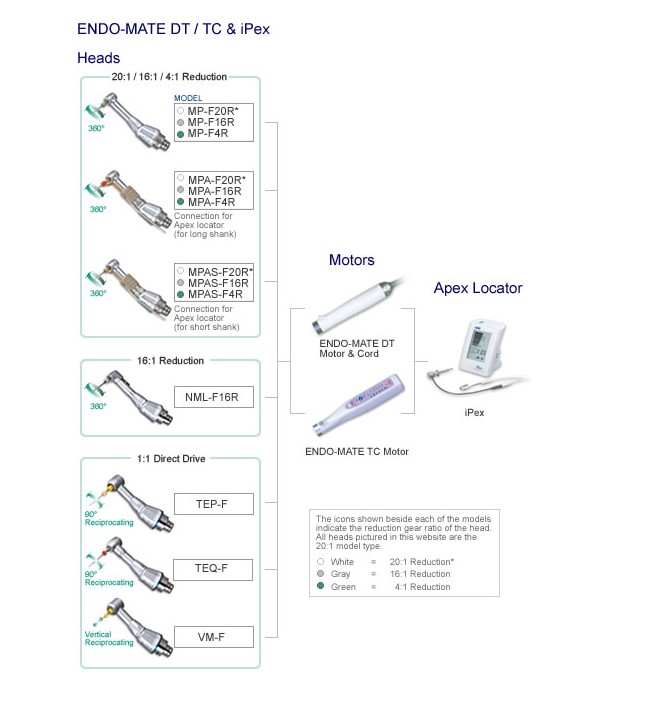

*** 다양한 해드의 추가로  근관치료는 물론  연마, 폴리싱까지 가능함

<제품구성  >

- 모터 핸드피스
- 콘트라 앵글해드 (푸쉬타입)
- 전용충전기
- 전원코드

- 폴리슁 컵 몇개드림

(사진의 팁과 해드 외에  추가 팁과 해드는 별도로 추가 구매하세요)

제품특징

- 편안한 휴대 가능
- 6가지 위치로 미니어쳐 헤드조정
- 오토 리버스 가능
- 9개의 지정 메모리 프로그램으로 간편한 속도제어
- 신속한 조작
- 듀얼 기능 On/Off 스위치
- 경량의 편안한 핸드피스
- 감지가 용이한 컨트롤 스위치
- 연속적으로 사용했을 시에 대략 1시간정도의 사용시간
- ENDO 모드 torque lamp (빨강)에 불이 들어옴을 확인 후 사용하세요
- 오직 ENDO 모드에서만 5개의 토크리미트 레벨에 맞추어 오토리버스 기능이 작동됩니다
- 에너지를 효율적으로 사용합니다. 제품의 사용시간이 10분이하로 남았을 때에는 제품은 자동으로 멈춥니다. (오토 파워오프 기능)
- 배터리가 다 되면 배터리 램프에 불이 표시됩니다.
- 받는 힘이 달라지더라도 일정한 스피드를 낼 수 있는 피드팩 회로가 내장되어 있습니다.
- 배터리 충전기의 램프는 30분단위로 충전상태를 표시해 줍니다.
(Power-Charge Lamp 둘다 불이 들어와야 정상임)



<제품사용방법 >

연속적으로 사용했을 시에 대략 1시간정도의 사용시간

ENDO 모드 torque lamp (빨강)에 불이 들어옴을 확인 후 사용하세요

오직 ENDO 모드에서만 5개의 토크리미트 레벨에 맞추어 오토리버스 기능이 작동됩니다.

에너지를 효율적으로 사용합니다.

제품의 사용시간이 10분이하로 남았을 때에는 제품은 자동으로 멈춥니다.(오토 파워오프 기능)

배터리가 다 되면 배터리 램프에 불이 표시됩니다.

받는 힘이 달라지더라도 일정한 스피드를 낼 수 있는 피드팩 회로가 내장되어 있습니다.

배터리 충전기의 램프는 30분단위로 충전상태를 표시해 줍니다.

..(power-charge lamp 둘다 불이 들어와야 정상임)



1) ON/OFF 스위치 (동작 스위치)

회전 동작시작/멈춤 전원 버튼입니다.

- 보통의 회전 동작방법 : 스위치를 누르면 회전이 시작되며 다시 한번 누르면 멈춥니다

- 일시적인 회전방법 : 버튼을 1초이상 누르고 있으면 누르는 동안 회전되며 버튼을 놓으면 회전이 멈춥니다.



2) Forward / Reverse 스위치 ( 정 / 역회전 스위치)



동작중에 이버튼을 누르면 역방향 / 정방향으로 전환됩니다.

* 과부하시 autoreverse기능 작동됨(75%시 lamp 점멸)



3) Torque switch(토크 스위치)



이 스위치를 눌러서 토크 리미트의 값을 정할 수 있습니다. 이버튼을 누르면 Torque Limit/Rotation Speed lamp 에 현재 토크값이 나타납니다. 2초안에 다시 누름으로서 토크 값들을 설정할 수 있습니다.


* 주의 : 회전동작중이 아닌 상태에서 이 스위치를 3초이상 누르지 마십시오. 작동모드가 변경될 수 있습니다.(변경시 auto reverse버튼 작동안됨) – 변경시 Torque lamp 꺼지고, Torque switch 작동이 안됩니다.

 – 해결방법 : 다시 torque switch를 3초이상 누르고 있으면, Torque lamp에 빨강불이 들어오면서 ENDO 모드로 설정된 후 사용하시면 됩니다.



4) Power/Rotation Speed Selector switch (파워 / 회전속도 선택 스위치)


제품이 꺼진 상태에서 이 스위치를 2초정도 누르면 모터 핸드피스가 켜집니다. 다시 2초정도 누르면 핸드피스가 꺼집니다. 또한 전원이 켜진 상태에서 이 스위치를 누르면 회전 속도를 조절할 수 있습니다.



5) Reverse Rotation Indicator lamp (역회전 표시 램프)


이 램프는 핸드피스가 역회전하고 있을 때 들어옵니다. 역회전이 끝날 때까지 램프에 불이 들어옵니다.



6) Battery lamp


이 램프는 배터리 차저에 연결되었을 때와 배터리의 잔량이 조금 남았을 때 들어옵니다. 또한 에러가 발생했을 때 불이 들어옵니다. ( 참조 -“13. 조작패널 표시 )



7) Torque lamp


이 빨강색 램프는 모터 핸드피스의 power가 on 상태일 때 들어옵니다. (torque값이랑 무관함 – endo모드임을 나타냄 )



8) Torque Limit / Rotation speed lamp


이 모터 핸드피스가 멈추면 이 램프는 토크 리미트 값에 불이 들어옵니다.



- 이 모터 핸드피스가 회전중에는 현재의 로딩 컨티션이 나타납니다(Fig 3 참조). 작동중에 토크 스위치나 파워/회전속도 선택 스위치를 누르면 현재 저장된 값이 잠시 깜박입니다.


- 현재값을 끄기 위해서는 Power switch를 눌러서 동작을 멈춘 후에 Forward/Reverse 스위치를 누른 상태로 Power/Rotation Speed Selector 스위치를 2초이상 누릅니다. Torque Limit 갑은 “Level 1”을 나타낼 것입니다. 현재의 flow 값을 나타내기 위해서는 다음 순서를 똑같이 따릅니다. Power switch 를 끈 후에 Forward/Reverse 스위치를 누른 상태로 Power/Rotation Speed Selector 스위치를 2초이상 누르면 됩니다





*모터 핸드피스 작동방법 (Operating Motor Handpiece)



① 콘트라앵글 헤드를 모터 핸드피스에 연결합니다. ( fig. 12 참조)


② Power/Rotation Speed Selector 스위치를 2초이상 누르면 전원이 켜집니다. 파워가 켜졌을 때 토크 리미트(Torque limit) 값이 보여집니다.


③ 원하는 토크 리미트(Torque limit) 값이 될 때까지 Torque 스위치를 수 회 누릅니다. (Fig. 4 참조) – 매번 누를 때마다 Torque Limit/Rotation Speed 램프가 한칸씩 전진 합니다.


④ 회전 속도를 설정하기 위해서 Rotation Speed 스위치를 누릅니다. 매번 누를 때마다 Torque Limit/Rotation Speed 램프가 한칸씩 전진 합니다. (125-625 rpm)


⑤ Forward/Reverse (정 / 역회전) 스위치를 누름으로서 회전 방향을 선택하실 수 있습니다. 한번 누르실 때마다 정회전→ 역회전으로 역회전→ 정회전 바뀝니다. 역회전동안에는 Reverse Rotation Indicator 램프에 불이 들어옵니다. 핸드피스의 모터가 동작중에서 이 스위치의 사용이 가능합니다.


⑥ ON/OFF 스위치를 누름으로서 이 모터핸드피스를 작동시키고 멈추게 하실 수 있습니다. 보통의 회전 동작방법 : 스위치를 누르면 회전이 시작되며 다시 한번 누르면 멈춥니다. 일시적인 회전방법 : 버튼을 누르고 있으면 누르는 동안 회전되며 버튼을 놓으면 회전이 멈춥니다


⑦ Power/Rotation Speed Selector 스위치를 2초이상 누르면 전원이 꺼집니다.
